Анотація:
- Алюмінієві стільникові панелі – це сендвіч-панелі, що складаються з панелей з алюмінієвого сплаву та алюмінієвих стільникових сердечників. Завдяки своїй надзвичайно легкій вазі, над-високій площинності, вогнестійкості за стандартом A2 і чудовим показникам звуко- та теплоізоляції вони стали основним матеріалом для навісних стін сучасних будівель, внутрішнього оздоблення та транспортних вузлів.
- Типове застосування в будівництві включає: навісні стіни надвисоких-будинків, внутрішні стіни та стелі аеропортів/станцій-швидкісної залізниці/метро, фасади великих комерційних комплексів, звук{3}}поглинальні стіни для театрів і аудиторій, стінові панелі для чистих приміщень і лабораторій, а також салони кабін ліфтів.
- У порівнянні з алюмінієвими композитними панелями алюмінієві стільникові панелі є незамінними в сценаріях, які вимагають великих розмірів, високої площинності та високої вогнестійкості; порівняно з масивними алюмінієвими панелями, вони більш ніж на 70% легші, що значно знижує навантаження на конструкцію та витрати на монтаж.
- Ключові параметри для вибору алюмінієвих стільникових панелей: загальна товщина (10-25 мм), товщина алюмінієвої панелі (більше або дорівнює 0,7 мм для навісних стін), розмір і щільність осередку, а також клейова система (неорганічний негорючий клей для класу A2).
Двадцять років тому алюмінієві стільникові панелі були висококласним-матеріалом, про який «чули, але вони були недоступні», переважно в аерокосмічній галузі та розкішних яхтах.
Сьогодні ви можете побачити їх на стелі будь-якого міжнародного аеропорту, стінах будь-якого хмарочоса та стінах будь-якої новозбудованої станції метро.
За цією трансформацією стоїть невпинне прагнення світової будівельної індустрії до легких конструкцій, високої міцності та пожежної безпеки-, з якими алюмінієві стільникові панелі ідеально поєднуються.
Ми постачаємо алюмінієві стільникові панелі в усьому світі вже понад тридцять років, забезпечуючи сотні будівельних проектів від палаючих пустель Дубая до холодних циклів заморожування-відтавання Північної Європи, від вологих островів Південно-Східної Азії до солоних, туманних берегів Близького Сходу. Кожна поставка поглиблює наше розуміння: справжня вартість цього матеріалу не вимірюється на заводі, а демонструється на будівельному майданчику.
Нижче наведено повний посібник із архітектурного застосування алюмінієвих стільникових панелей, отриманих із цих реальних-проектів.
I. Чому архітектори закохалися в алюмінієві стільникові панелі?

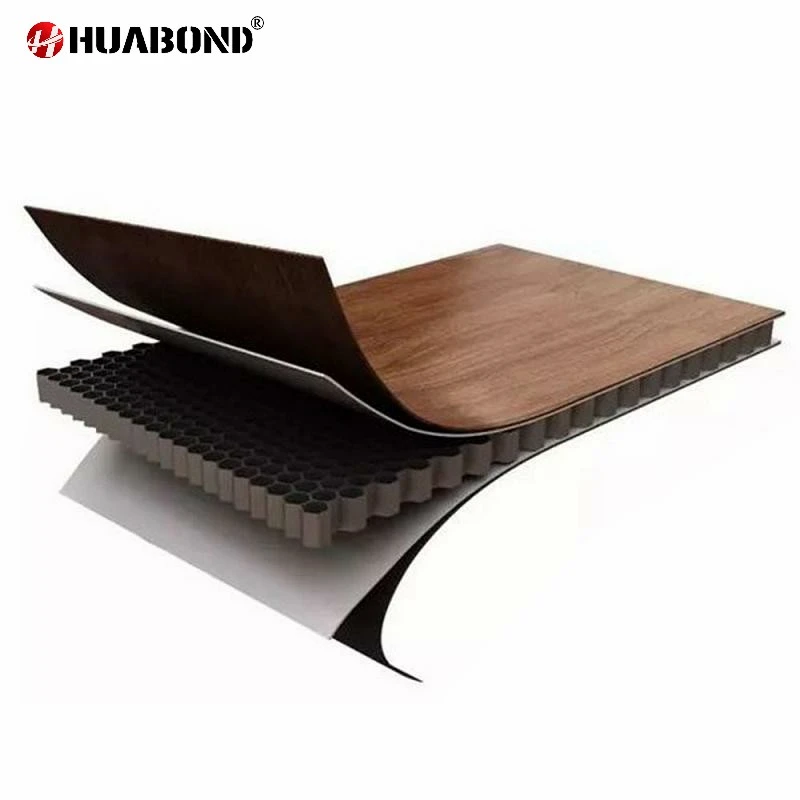

Перш ніж обговорювати конкретні застосування, важливо зрозуміти три основні фізичні властивості алюмінієвих стільникових панелей, оскільки ці властивості безпосередньо визначають незамінну цінність, яку вони можуть створити в різних сценаріях.
Характеристика 1: Найдосконаліша механічна структура природи
Шестикутна стільникова структура алюмінієвого стільникового сердечника є оптимальним рішенням, створеним природою протягом мільйонів років-з використанням найменшої кількості матеріалу для створення найбільшої{1}}несучої здатності та найвищої жорсткості.
Для архітекторів це означає: ви можете використовувати легші матеріали для створення більших, плоских і міцніших панелей.
Алюмінієву стільникову панель площею 4- квадратних метрів може легко перемістити та розмістити один працівник. Суцільна алюмінієва панель зте самежорсткість, однак, важить в 5-8 разів більше і вимагає двох людей з технікою для установки.
Характеристика 2: властивий негорючий матеріал класу A2-
Алюмінієві панелі, алюмінієвий стільниковий сердечник і задня панель із алюмінієвого сплаву-при використанні неорганічних клеїв алюмінієва стільникова панель повністю складається з металу та неорганічних матеріалів, що, природно, відповідає стандарту негорючих матеріалів класу A2-.
Ця вогнестійкість не досягається додаванням антипіренів пізніше; сам матеріал є не-горючим.
У ситуаціях із суворими правилами протипожежної безпеки, як-от підземні приміщення для залізничного транспорту, зовнішні стіни над-надвисоких будівель, лікарень і шкіл, це не просто бонус, а обов’язкова умова.
Особливість третя: гладкість є його відмінною рисою
Завдяки рівномірній опорі алюмінієвого стільникового сердечника алюмінієві стільникові панелі зберігають дзеркальну-гладкість навіть при над-великих розмірах, повністю позбавлені «хвилястих ліній» і «апельсинової кірки», які зазвичай зустрічаються в алюмінієвих композитних панелях або суцільних алюмінієвих панелях.
На головних фасадах елітних-комерційних комплексів, гігантських стелях терміналів аеропортів і виставкових стінах музеїв ця надзвичайна гладкість є основою візуальної якості.
II. Поглиблений-аналіз сценаріїв архітектурного застосування
Застосування 1: навісні стіни для надвисоких-будинків і визначних будівель
Навіщо використовувати алюмінієві стільникові панелі?
Надвисокі-навісні стіни вимагають, щоб панелі одночасно відповідали трьом суворим вимогам: великий розмір, щоб відповідати масштабу будівлі, легка, щоб зменшити навантаження на конструкцію, і вогнестійкість A2, щоб відповідати нормам. Алюмінієві стільникові панелі є єдиним металевим матеріалом для навісних стін, який може досягати всіх трьох одночасно.
Наш досвід роботи над проектом: визначний проект Близького Сходу містив навісні стінові панелі з максимальним розміром 1,5 метра в ширину × 4,5 метра в довжину. Спочатку дизайнер розглядав можливість використання алюмінієвих композитних панелей, але площинність великоформатних-алюмінієвих композитних панелей не відповідала вимогам, і було важко досягти вогнестійкості A2. Після переходу на алюмінієві стільникові панелі проліт кожної панелі значно збільшився, вертикальні лінії стали безшовними, а кількість обрамлення зменшилася приблизно на 20%. Відгук клієнта був таким: «Хоча ціна за одиницю панелей була вищою, економія на каркасі, роботі та подальшому обслуговуванні призвела до нижчої загальної вартості».
Рекомендації щодо вибору матеріалу:
- Загальна товщина алюмінієвих стільникових панелей, які використовуються для навісних стін, зазвичай становить 15 мм, 20 мм або 25 мм.
- Товщина алюмінієвої панелі більше або дорівнює 1,0 мм (рекомендується 1,2 мм для прибережних районів або зон-небезпечних до тайфунів), задня панель більше або дорівнює 0,7 мм.
- Покриття має бути фторвуглецевим ПВДФ (більше або дорівнює 25 мкм), заднє покриття також має бути ПВДФ або високо{2}}ефективний ПЕ для захисту.
Застосування 2: Залізничний транспорт – метро, висока-швидкістьЗалізничні вокзали, аеропорти
Навіщо використовувати алюмінієві стільникові панелі?
Стандарти вибору матеріалів для залізничного транспорту є надзвичайно суворими: вогнестійкість A2 є суворою вимогою, стійкість до ударів за великої інтенсивності руху є важливою, а модульне, швидке-встановлення необхідне протягом трьох-годинного вікна будівництва щовечора. Алюмінієві стільникові панелі розроблені спеціально для цих потреб.
Наш досвід проекту: під час постачання матеріалів для проекту реконструкції європейської станції метро клієнт вимагав, щоб панелі відповідали стандарту вогнестійкості EN 45545 і мали попередньо -встановлену систему кріплення. Це сталося тому, що ефективний час будівництва щоночі становив лише три години. Наше рішення полягало в тому, щоб попередньо виготовити алюмінієві стільникові панелі з кронштейнами з алюмінієвого сплаву на заводі, а потім безпосередньо прикріпити та вирівняти їх на місці-. Одна команда могла виконати монтаж 30 квадратних метрів поверхні стіни в одному будівельному вікні, що втричі швидше, ніж традиційне зварювання.
Рекомендації щодо вибору матеріалу:
- Рекомендована загальна товщина стін платформи: 15-20 мм; стеля: 10-15 мм.
- Товщина алюмінієвої панелі більше або дорівнює 1,0 мм (ударостійка), поверхневе покриття PVDF або високо-ефективне порошкове покриття (стійке до корозії очисного засобу).
- Для забезпечення вогнестійкості A2 необхідна система неорганічного клею.
- Заздалегідь уточніть у постачальника сумісність системи кріплення та послуг перед{1}}інсталяції.
Застосування 3: Фасади та інтер'єри великих комерційних комплексів
Навіщо використовувати алюмінієві стільникові панелі?
Комерційні комплекси повинні створювати незабутнє візуальне враження, контролюючи витрати на будівництво. Перевага площинності алюмінієвих стільникових панелей на великих фасадах дозволяє дизайнерам сміливо створювати великі панелі, мінімалістичні лінії та металеву обробку.
Для внутрішніх приміщень алюмінієві стільникові панелі зазвичай використовуються для стін атріуму, оздоблення холу ліфтів, основи вказівників і бокових панелей ескалаторів.
Рекомендації щодо вибору матеріалу:
- 10-15мм загальної товщини для внутрішніх стін, 15-20 мм для зовнішніх навісних стін.
- Покриття HDPE (більш{1}}економічне) можна використовувати для внутрішніх приміщень, тоді як PVDF або FEVE потрібні для зовнішніх робіт.
- Для отримання металевого покриття можна використовувати анодування або матове покриття, але контроль різниці кольорів є вирішальним.
Застосування 4: Театри, аудиторії, конференц-зали – поєднання акустики та естетики
Чому алюмінієві стільникові панелі?
Це дуже важливе застосування, яке легко не помітити. Алюмінієві стільникові панелі досягають звукопоглинання завдяки мікропористій обробці поверхні (розмір пор 0,5-2 мм, ступінь перфорації 1-18%). Після наповнення звукопоглинальною бавовною на тильній стороні вони стають настінними панелями або стелями, які поєднують декоративну та акустичну функціональність.
Наш досвід. У проекті культурного центру Південно-Східної Азії дизайнер вимагав, щоб стіни мали прохолодну металеву текстуру та час акустичної реверберації-рівня концертної зали. Ми запропонували мікропористу алюмінієву звукопоглинальну-панель із розміром пор 1 мм, приблизно 12% перфорацією, чорною звукопоглинаючою не-тканиною підкладкою та наповнювачем зі скловати товщиною 50 мм. Фінальні акустичні тести пройшли з першої спроби, як візуальні, так і акустичні ефекти перевершили очікування.
Застосування 5: чисті приміщення, лабораторії, лікарні
Навіщо використовувати алюмінієві стільникові панелі?
Для цих приміщень потрібні стіни, які не накопичують пил, стійкі до дезінфікуючих серветок, не спричиняють осідання частинок і мають клас-вогнестійкості. Алюмінієві стільникові панелі мають безшовну поверхню (шви герметизовані для великих площ), не притягують пил і стійкі до хімічних очищувачів, що робить їх ідеальними стіновими панелями для чистих приміщень.
Рекомендації щодо вибору матеріалу:
- Загальної товщини 10-15 мм достатньо.
- Виберіть антибактеріальне покриття або покриття PVDF для легкого очищення.
- Спосіб встановлення зазвичай полягає в настінному монтажі або структурному клеїнні, щоб уникнути накопичення пилу на відкритих цвяхах.
Застосування 6: Внутрішня обробка кабіни ліфта
Навіщо використовувати алюмінієві стільникові панелі?
Ліфти надзвичайно чутливі до ваги-. З кожним кілограмом збільшення ваги кабіни необхідно відповідним чином регулювати противагу та тягову машину. Надзвичайно мала вага алюмінієвих стільникових панелей означає, що більш товсті панелі можна використовувати для досягнення преміального відчуття без збільшення навантаження на ліфтову систему. Його гладкість і металеве покриття також є цінними якостями внутрішньої обробки ліфтів.
Рекомендації щодо вибору матеріалу:
- Загальна товщина зазвичай становить 10-15 мм. Оздоблення панелей може бути виконано з матової нержавіючої сталі, дзеркального покриття, латунного композиту тощо.
- Має бути вогнезахисним засобом A2; виробники ліфтів зазвичай вказують стандарт.
III. Короткий посібник із вибору алюмінієвих стільникових панелей
IV. Часті запитання (FAQ)
Q1: Яка різниця між алюмінієвими стільниковими панелями та алюмінієвими композитними панелями?
Алюмінієві стільникові панелі мають алюмінієвий стільниковий сердечник, що забезпечує більшу жорсткість, меншу вагу та вогнестійкість A2. Алюмінієві композитні панелі мають серцевину з поліетиленового пластику, що забезпечує нижчу вартість, можливість нарізання канавок і згинання та придатність для навісних стін і вивісок стандартного-розміру. Вони доповнюють один одного і разом використовуються в багатьох проектах.
Q2: Чи можна алюмінієві стільникові панелі зробити неправильної форми та зігнутими поверхнями?
так Алюмінієві стільникові панелі можна пресувати холодним{1}}чи гарячим-вигнутим, циліндричним або навіть гіперболоїдним способом на заводі. Мінімальний радіус вигину залежить від товщини панелі та матеріалу панелі, і зазвичай потребує узгодження з технічним персоналом заводу.
Q3: Який максимальний розмір алюмінієвих стільникових панелей?
Стандартна ширина може досягати 1500 мм або навіть 2000 мм, а максимальна довжина може досягати 6000 мм. Конкретна довжина залежить від товщини алюмінієвої панелі, характеристик основного шару та умов транспортування. Над-довгі панелі потребують спеціального пакування та транспортування.
Q4: Як встановлюються алюмінієві стільникові панелі?
Основним способом монтажу є підвісна система. Панелі попередньо -встановлюються на задній стороні на заводі за допомогою кронштейнів із алюмінієвого сплаву, що дозволяє -вирівнювати та фіксувати на місці, підвішуючи їх на кілі. Для склеювання також можна використовувати конструкційний клей або зворотні болти. Модульна установка є високоефективною, особливо підходить для проектів залізничного транспорту з короткими будівельними вікнами.
Q5: Чи можуть алюмінієві стільникові панелі досягти вогнестійкості A2?
Так, і це одна з основних переваг алюмінієвих стільникових панелей. Алюмінієві стільникові панелі з неорганічною адгезивною системою можуть пройти випробування на негорючість EN 13501-1 A2 або GB 8624 A2-, відповідаючи вимогам протипожежного захисту висотних будівель і залізничного транспорту.
Q6: Яка звукоізоляція алюмінієвих стільникових панелей?
Стандартні алюмінієві стільникові панелі мають певні показники звукоізоляції (зважена звукоізоляція Rw приблизно 25-30 дБ, залежно від товщини панелі та структури). Для вищих вимог до звукоізоляції можна вибрати мікропористі звукопоглинальні стільникові панелі в поєднанні з підкладковими звукопоглинальними матеріалами, досягаючи коефіцієнта звукопоглинання NRC 0,7-0,9.
Q7: Яка приблизна ціна алюмінієвих стільникових панелей?
Ціни суттєво відрізняються залежно від загальної товщини, товщини алюмінієвої панелі, типу покриття, специфікацій основного шару, кількості закупівлі та ступеня індивідуального налаштування. Як правило, алюмінієві стільникові панелі є дорожчими, ніж алюмінієві композитні панелі за тих самих характеристик, але їх менша вага економить витрати на каркас і встановлення, а їх довший термін служби часто призводить до більш вигідної загальної вартості терміну служби. Ми рекомендуємо надсилати креслення проекту для точної пропозиції.
Q8: Який час доставки алюмінієвих стільникових панелей?
Стандартні розміри займають приблизно 15-25 днів. Нестандартні розміри, спеціальні покриття або неправильні форми вимагають 25-35 днів. Для великих проектів ми рекомендуємо розміщувати замовлення за 4-6 тижнів.
V. Не всі алюмінієві стільникові панелі придатні для будівництва.
Ми бачили надто багато проектів, де візуалізація дизайну була приголомшливою, лише для того, щоб стикатися з проблемами на-майданчику: нестандартна площинка, невідповідні монтажні кронштейни, помітні відмінності кольорів і навіть фальсифіковані звіти про пожежну безпеку.
Постачання алюмінієвих стільникових панелей і надання будівельного рішення, яке безпечно, вчасно та ідеально відображає задум дизайну, — це дві різні речі.
Останнє вимагає: суворого заводського тестування на площинність (ми використовуємо оптичне сканування для перевірки кожної панелі), точного-позиціонування встановленого монтажного кронштейна (лазерне калібрування, відхилення менше ніж або дорівнює 0,5 мм), повних-звітів третьої сторони про перевірку пожежної безпеки та команди технічної підтримки, яка може зрозуміти креслення САПР і завчасно надавати пропозиції щодо оптимізації.
Це стандарти, яких ми дотримуємося в сотнях проектів по всьому світу, і основа нашої впевненості в доставці кожної панелі по всьому світу.
Ваш проект знаходиться на стадії розробки та відбору?
Надішліть нам свої проектні креслення, тип будівлі та вимоги протипожежної безпеки, і ми повернемося з технічною пропозицією протягом 24 годин, включаючи рекомендовані специфікації панелей, запропоновані детальні креслення, плани встановлення та прозору цінову пропозицію. Ми також надаємо безкоштовні зразки, адаптовані до потреб вашого проекту, що дозволяє вам особисто перевірити текстуру та характеристики алюмінієвих стільникових панелей.
(Цю статтю спочатку написала глобальна команда постачальників алюмінієвих стільникових панелей HUABOND на основі більш ніж 30-річного досвіду реалізації проектів у всьому світі. Щоб отримати додаткові посібники з вибору будівельних матеріалів, відвідайте наш веб-сайт www.huaalu.com)
